Gambaran Keseluruhan Produk

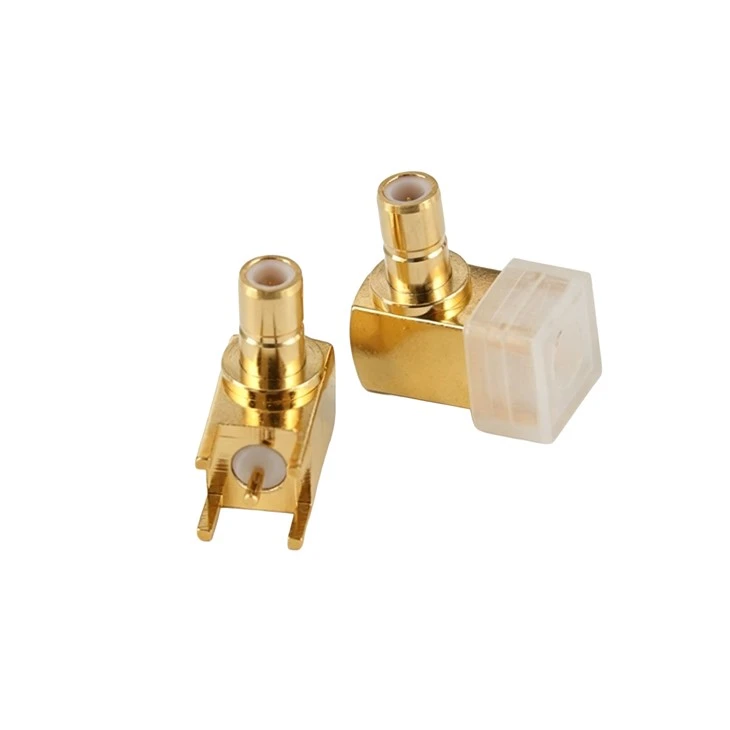

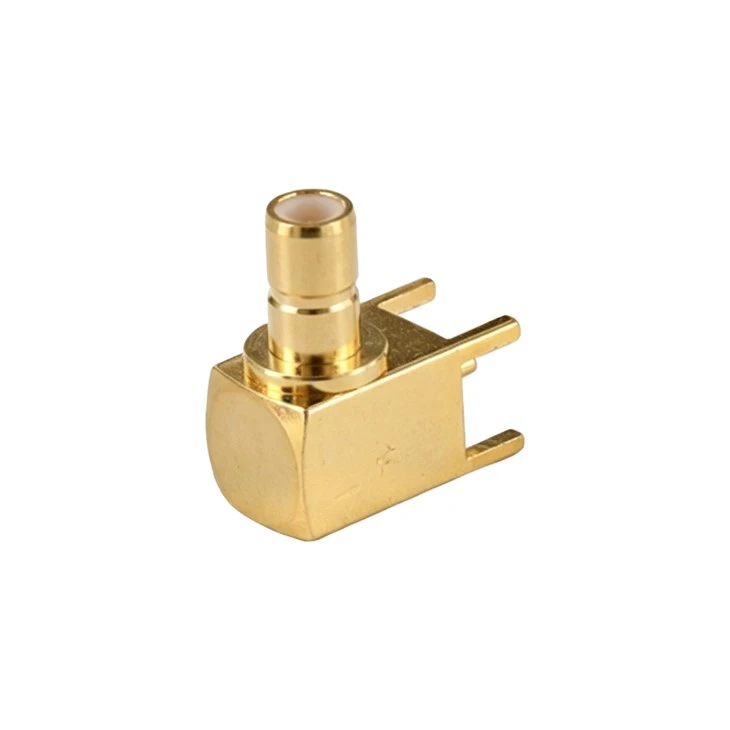

TheSMB-75JWEialah aPenyambung RF SMB sudut kanan 75 Ohmdireka untuk PCB padat dan aplikasi peralatan elektronik. Konfigurasi-sudut kanannya membantu menggunakan ruang papan dan kepungan yang terhad dengan lebih baik, manakala antara muka SMB menyediakan sambungan RF yang pantas dan praktikal.

Kami mereka bentuk penyambung ini untuk projek di manaGalangan 75 Ohm, saiz padat, dan pemasangan PCB yang mudahadalah penting. Ia sesuai untuk penghantaran isyarat RF dan boleh digunakan dalam peralatan komunikasi, sistem video, instrumen ujian dan peranti elektronik lain.

Bagi pelanggan yang memerlukan penyambung yang dipadankan dengan susun atur PCB atau pemasangan RF tertentu, kami juga boleh membincangkan dimensi, bahan, penyaduran dan keperluan pengeluaran mengikut aplikasi.

Bagaimana Ia Berfungsi

Penyambung RF menyediakan peralihan elektrik antara talian penghantaran PCB dan antara muka sepaksi atau RF luaran.

SMB-75JWE mengekalkan laluan isyarat RF melalui hubungan pusat dan struktur konduktif luarnya. Bahan penebat memisahkan konduktor isyarat daripada konduktor luar, manakala geometri penyambung membantu mengekalkan yang diperlukan.75 Ohm impedansmelalui antara muka.

Sistem gandingan SMB direka untuk mengawan dan menyahkawin cepat. Dalam pemasangan RF praktikal, penyambung harus digunakan bersama-sama dengan kabel 75 Ohm yang serasi, talian penghantaran PCB, dan penyambung mengawan untuk meminimumkan ketakselanjaran galangan dan pantulan isyarat.

Elektrik

Impedans	75Ω
Julat Kekerapan	0-3GHz
Voltan Kerja	Kurang daripada atau sama dengan335V
VSWR	Kurang daripada atau sama dengan1.2
Rintangan Penebat	Lebih besar daripada atau sama dengan1000mΩ
Menahan Voltan	1000V
Rintangan Sentuhan Pusat(mΩ)	Kurang daripada atau sama dengan 6
Rintangan Sentuhan Luar(mΩ)	Kurang daripada atau sama dengan 1
Ketahanan	500 kitaran

Bahan dan Penyaduran

	bahan	Penyaduran
Badan	Tembaga	emas
Konduktor pusat	Tembaga	emas
Kelim Ferrule	Tembaga	emas
Penebat	PTFE

alam sekitar

Julat Suhu	-40 darjah ~ +125 darjah
Kelembapan	＜95％
Uji kabus-garam	48h

Struktur Penyambung

Bahagian utama penyambung SMB-75JWE termasuk:

Hubungan Pusat
Memindahkan isyarat RF antara PCB dan antara muka mengawan.

Penebat
Mengasingkan sentuhan tengah daripada konduktor luar dan menyediakan penebat elektrik.

Badan Luar
Menyediakan laluan balik RF dan perisai sambil menyokong struktur mekanikal.

Antaramuka Perkawinan SMB
Menyediakan sambungan dengan penyambung mengawan SMB yang sepadan.

Bahagian Penamatan PCB
Menyambungkan penyambung kepada PCB dan mengekalkan hubungan mekanikal dan elektrik antara penyambung dan papan.

Struktur sudut-kanan amat berguna apabila sambungan RF perlu dipusing serta-merta selepas meninggalkan PCB.

Kawasan Permohonan

SMB-75JWE boleh dipertimbangkan untuk sistem RF di mana a75 Ohm kanan-antara muka bicu SMB sudutdiperlukan.

Kawasan aplikasi biasa termasuk:

Penghantaran Video dan Isyarat

Antara muka RF 75 Ohm biasanya digunakan dalam video pengendalian peralatan atau laluan isyarat 75 Ohm yang lain. Struktur sudut kanan{3}}yang padat boleh memudahkan peletakan penyambung di dalam peralatan.

Peralatan Komunikasi

Penyambung boleh digunakan sebagai sebahagian daripada sambungan RF dalam modul komunikasi dan peralatan elektronik yang berkaitan di mana antara muka 75 Ohm yang padat diperlukan.
